COROPIT

お一人様10個まで

25mmトラックボールに対応した、低背設計の基板とケースです。 Keyball、roBa、moNaに対応しています。ご使用にはファームウェアの書き換えが必要です。

ご購入時のお願い

本商品は「COROPIT専用基板（センサー付）」と「COROPIT専用ケース」を組み合わせて使用する設計です。ケース単体、または基板単体ではご使用いただけませんので、初めてご購入される方は必ず以下の両方をカートに入れてお求めください。・基板（センサー付）：1点・お好みのケース：1点

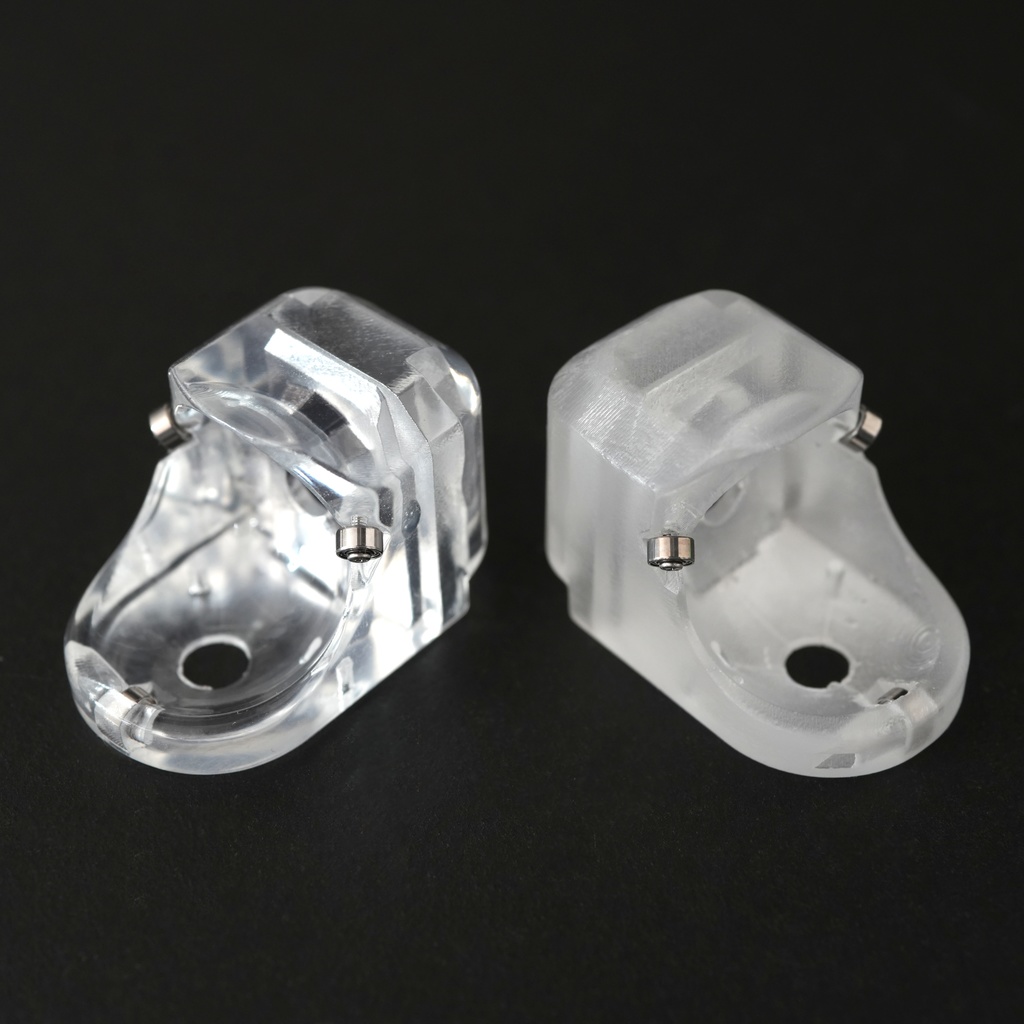

レジンケースについて

クリア、フロスト、Imagin Blackについてはレジン製となっております。構造上の問題から0.5mmほど大きくなっており、過去に販売したroBa、moNa2木製ケースに干渉する可能性があります。その場合は木製ケース側を削っていただく必要があるのでご注意ください。また、摩耗に弱いためネジのつけ外しによってネジ穴が緩くなるがあります。コーティングレジンで補修もできるようですが、なるべくつけ外ししないことをお勧めします。

クリアケースを染めたい場合

ベアリングを取り付けていない「クリアケース染色用」を用意しました。染色後にご自身でベアリングを取り付けください。取り付け時には、適切な角度と締め具合が求められるので上級者向けです。

基板について

PMW3610用のブレイクアウトボードです。 ProMicro（5V）と xiao BLE（3.3V）の両方で動作するように設計しています。センサーとレンズは組立済みです。

対応済みファームウェア（Keyball）

以下のファームウェアは書き換え済みです。Pro Micro Web Updaterなどで書き込んでください。 https://drive.google.com/drive/folders/1fFHCx_vpwXe2m7Lak1N7pZX13cy7U_-J

ファームウェアの変更箇所（roBa、moNa）

roBa、moNa で使用する場合は、以下を参考に修正してください。 roBa https://github.com/black-trooper/zmk-config-roBa/commit/53745c399d030e313ace317ea37f58e1830061de moNa https://github.com/black-trooper/zmk-config-moNa2/commit/c1f7dcc5453e3a5b96738811c68e6c66e976c586

対応するトラックボール

以下のトラックボールで動作を確認しています。エレコム M-B25RD（シルバー除く） https://www.amazon.co.jp/dp/B0D4DYH8XY shakupan 25mm トラックボール（ステンレス除く） https://booth.pm/ja/items/6457643 ペリックス PERIPRO-305GRD https://www.amazon.co.jp/dp/B0BDZJFYCH 上記の３種が動作することを全品確認を行ったうえで出荷しておりますが、トラックボールの種類や個体差、ご利用環境・条件により反応が安定しない場合があります。あらかじめご了承ください。

トラックボールケース

25mmトラックボール用の3点ベアリング支持ケースです。逆さにしても落ちにくく、積層が目立ちにくい形状にモデリングしています。セラミック支持のケースよりも動き出しがなめらかで、画面上で数ピクセルだけ動かすような操作に向いています。ただし、動作音やわずかな擦れ感があります。

使用しているベアリング

ミネベアミツミの高精度ベアリングを使用しています。 https://product.minebeamitsumi.com/product/category/bearing/miniature_small/parts/DDL415ZZ.html

moNa2ねじ

moNa2標準のねじを使用するとCOROPITの内側に干渉する恐れがあります。 moNa2に取り付ける場合は専用ネジの利用をおすすめします。２本セットでお届けします。

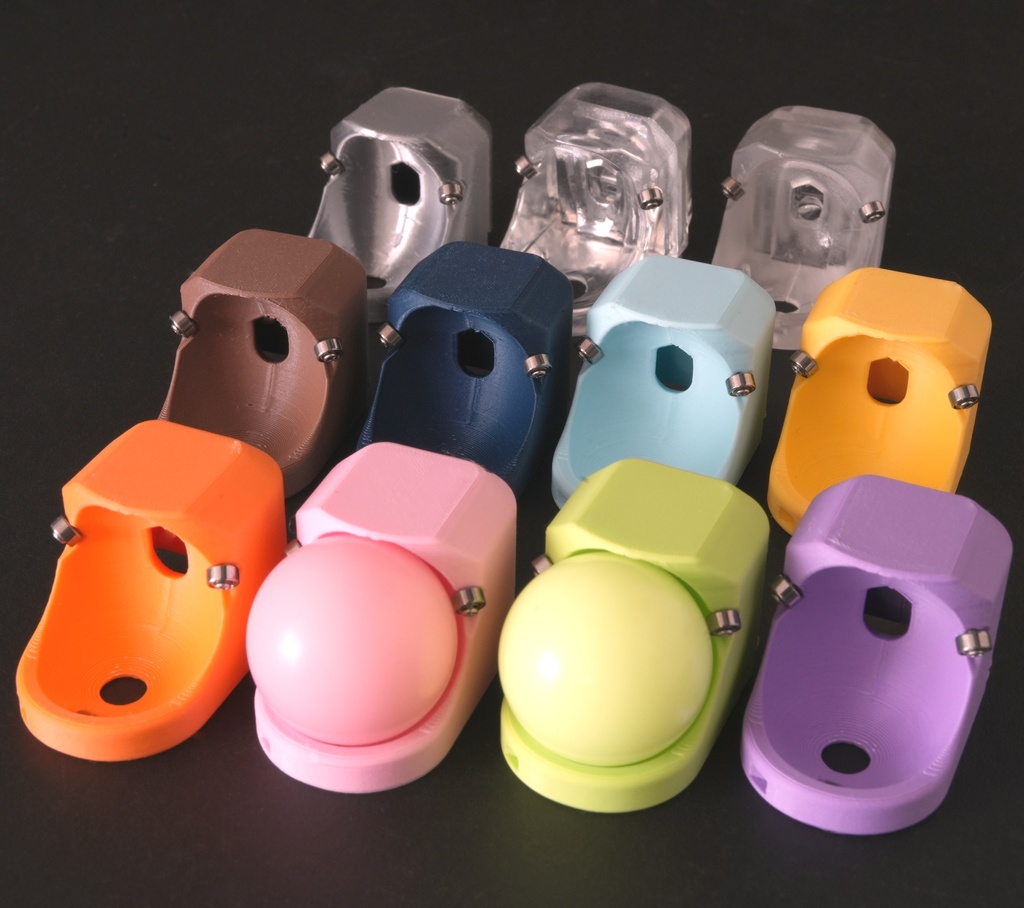

使用しているフィラメント

https://jp.store.bambulab.com/products/pla-matte-filament ・マットチャコール(11101) ・マットアイボリーホワイト(11100) ・マットアッシュグレー(11102) ・マットスカーレットレッド (11200) ・マットマンダリンオレンジ (11300) ・マット桜ピンク (11201) ・マットアップルグリーン (11502) ・マットリラキューパープル (11700) ・マットダークブラウン (11801) ・マットダークブルー (11602) ・マットアイスブルー (11601) ・マットレモンイエロー (11400) https://jp.store.bambulab.com/products/pla-silk-upgrade ・シルク+シルバー(13109) JLC3DP ・8001レジン（半透明）・Imagine Black ケースの色を合わせたい場合などの参考にしてください。

ビルドガイド

1. Keyball / roBa / moNa のUSBケーブルを外し、電源スイッチをOFFにします。 2. Keyball / roBa / moNa 標準のトラックボールケースを取り外します。 3. Keyball / roBa / moNa 標準のトラックボールセンサー基板を取り外します。 4. COROPITのトラックボール基板を取り付けます。透明のレンズがトラックボール側を向くようにしてください。 5. 2で取り外したM1.7トルクスねじを使ってCOROPITのトラックボールケースを取り付けます。 USBケーブルや電源ONのまま取り替えを行うと基板が壊れる恐れがあります。 moNa2標準のねじを使用するとCOROPITの内側に干渉する恐れがあります。 moNa2に取り付ける場合は専用ネジの利用をおすすめします。 https://kinoya.booth.pm/items/7258397

ご注意

・素材はPLAで、耐熱温度が60℃程度です。高温下では変形することがあります。・家庭用3Dプリンターで製造しているため、積層痕があります。・固定用ねじ穴がやや狭くなっている場合があります。初回のみ少し力を入れてねじ込んでください。・ファームウェア書き換えについてのサポートは行なっておりません。その他の不具合があった場合は「ショップにメッセージを送る」からご連絡ください。商品到着後2週間以内であれば対応いたします。
