Prospector Deck
- 物販商品（自宅から発送）ゆうゆうBOOTHパックで配送予定ウォールナット支払いから発送までの日数：7日以内在庫なし¥ 10,000
- 物販商品（自宅から発送）ゆうゆうBOOTHパックで配送予定メープル支払いから発送までの日数：7日以内在庫なし¥ 10,000
- 物販商品（自宅から発送）ゆうゆうBOOTHパックで配送予定オーク支払いから発送までの日数：7日以内在庫なし¥ 10,000
- 物販商品（自宅から発送）ゆうゆうBOOTHパックで配送予定ビーチ支払いから発送までの日数：7日以内在庫なし¥ 10,000

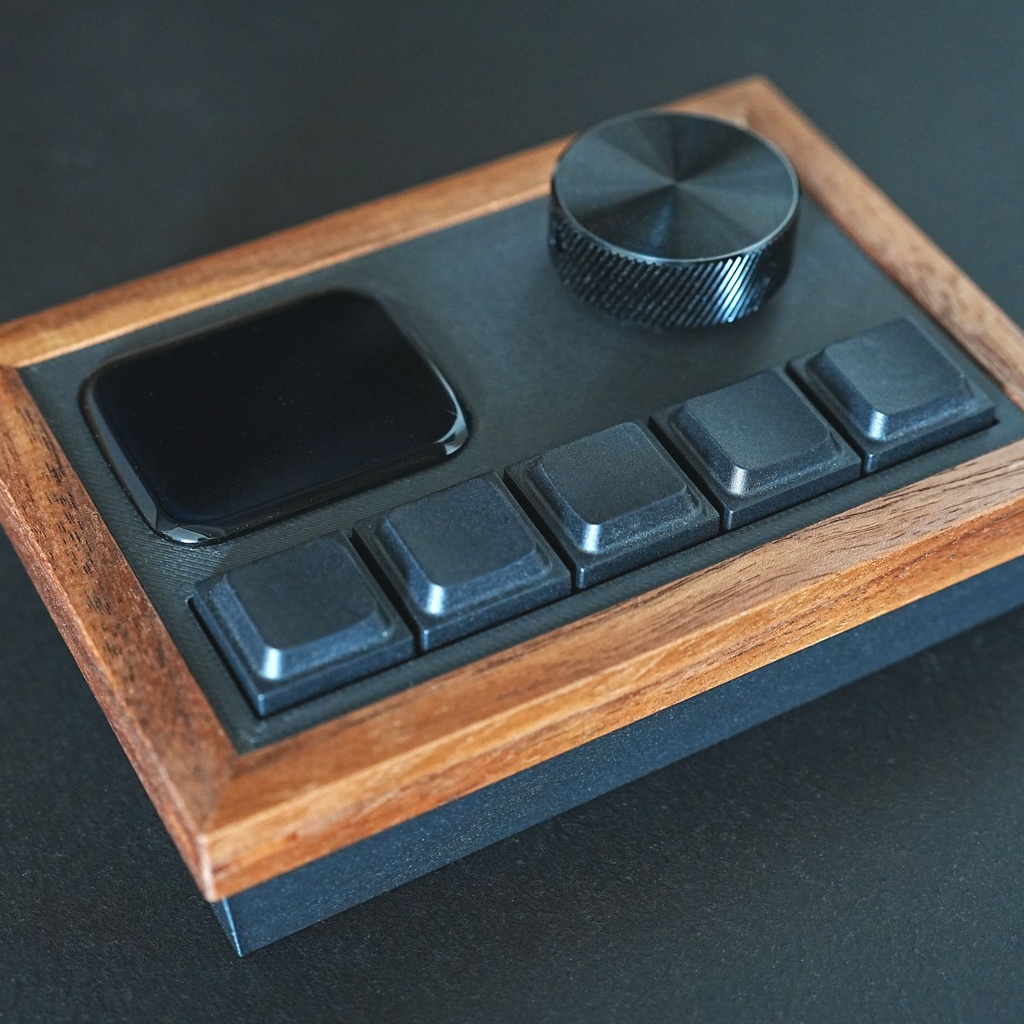

本製品は、ZMKドングル「Prospector」を拡張して、5つのキーとロータリーエンコーダーを実装するための拡張キットです。オリジナルの木製フレームは、角の接合部を45度に美しく合わせた「留め継ぎ」で仕上げました。 別途Prospectorが必要なのでご注意ください。
Prospectorとは？

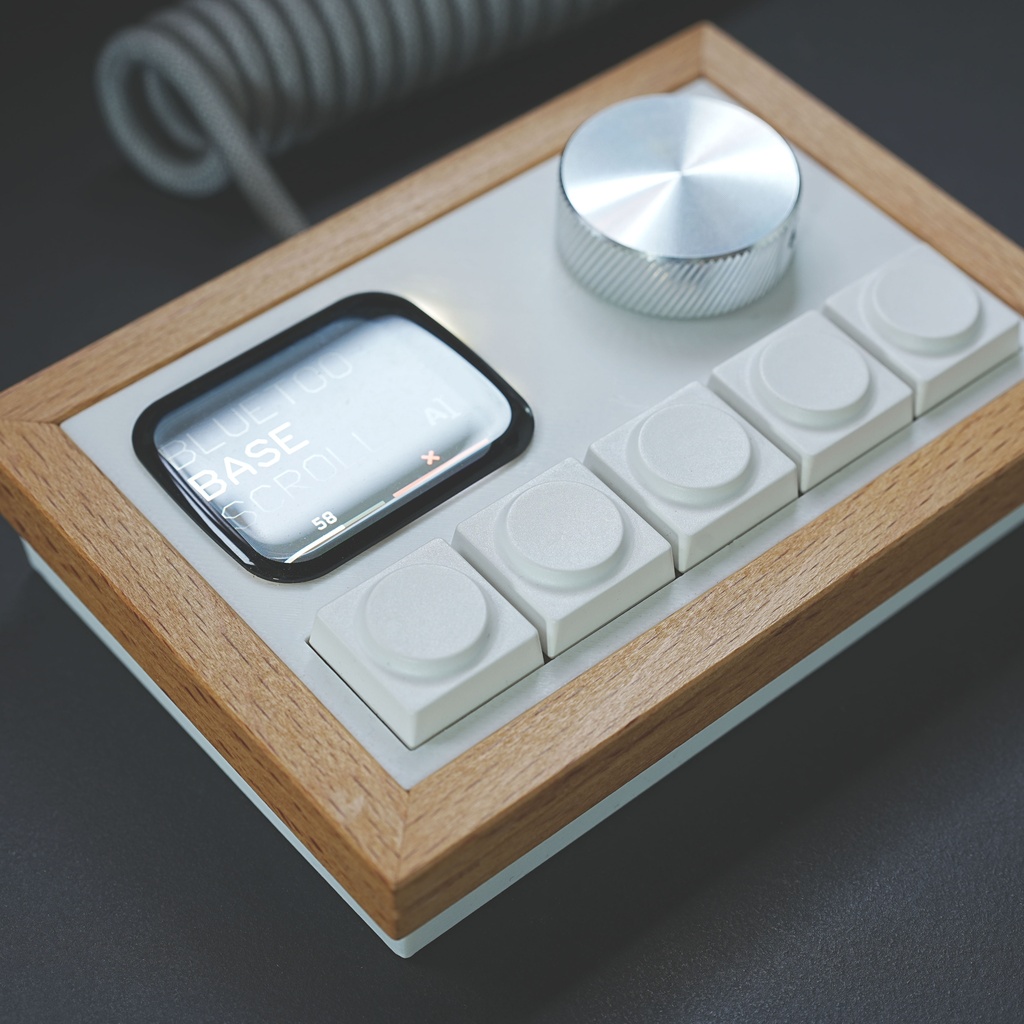

Bluetooth接続で発生しがちな電波干渉や、PC環境による遅延を、PCとキーボードの間に介在させる「専用受信機（ZMKドングル）」として動作することで大幅に軽減します。 また、本体のディスプレイにはキーボードの「レイヤー状態」や「バッテリー残量」を表示できます。
ご購入前の注意点
本製品は、既存製品を物理的に加工して機能を拡張する「玄人向け改造キット」です。以下の条件を承諾いただける方のみご購入ください。 ■ 技術サポートの非提供 組み立て方法やファームウェアに関する個別サポートは一切行っておりません。 ■ 自己責任での完遂 商品写真および公開されているビルドガイドを事前に確認し、ご自身の技術力のみで完成させられることを購入の条件とさせていただきます。 ■ 加工による不可逆性 本キットの取り付けには本体ケーブルの加工（切断やピン抜き）を伴います。加工後は、元の状態（タッチパネル機能が有効な状態）へ戻すことが困難になる、あるいはパーツの再調達が必要になるリスクがあります。
キット内容
・拡張用基板（PCB、FPC） ・木製枠付き3DP製ケース ・Cherry MX互換用ソケット 5個 ・表面実装ダイオード 9個 ・ネジ M1.7 6本 ・ゴム足 4個
キットの他に用意が必要なもの
・beekeeb製 Prospector DIYキット ・ロータリーエンコーダー 1つ（EC11互換、プッシュスイッチ付も可） ・Cherry MX互換キースイッチ 5個 ・キーキャップ 5個 ・エンコーダー用ノブ 1個
ロータリーエンコーダーの高さについて
基板からケース上面までの距離は12.5mmとなっております。使用するロータリーエンコーダーの穴深さに応じた物をお選びください。 例） 穴深さ8.5mm + 基板までの距離12.5mm + プッシュ幅0.5mm = 21.5mm → 底面からの高さ 22.5mm が適切 https://shop.yushakobo.jp/products/3762?variant=42672275292391
ビルドガイド

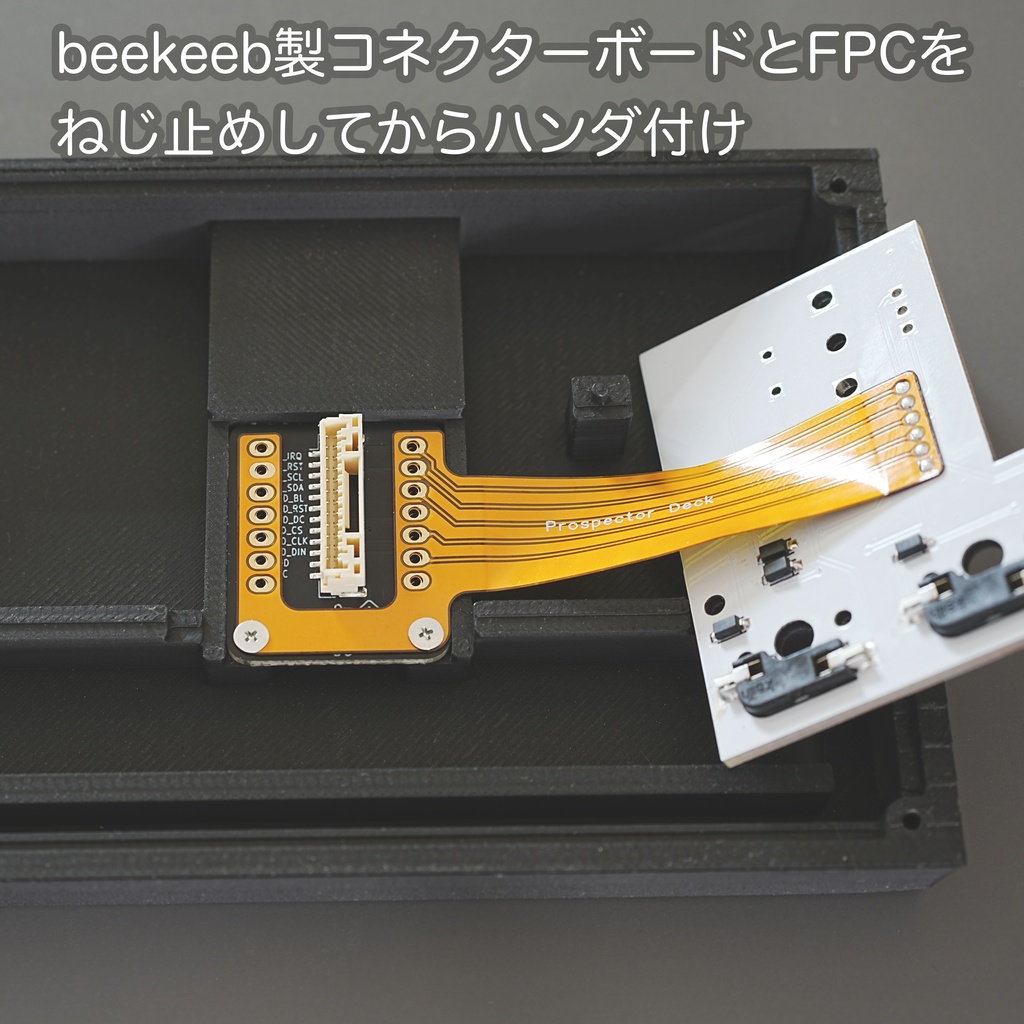

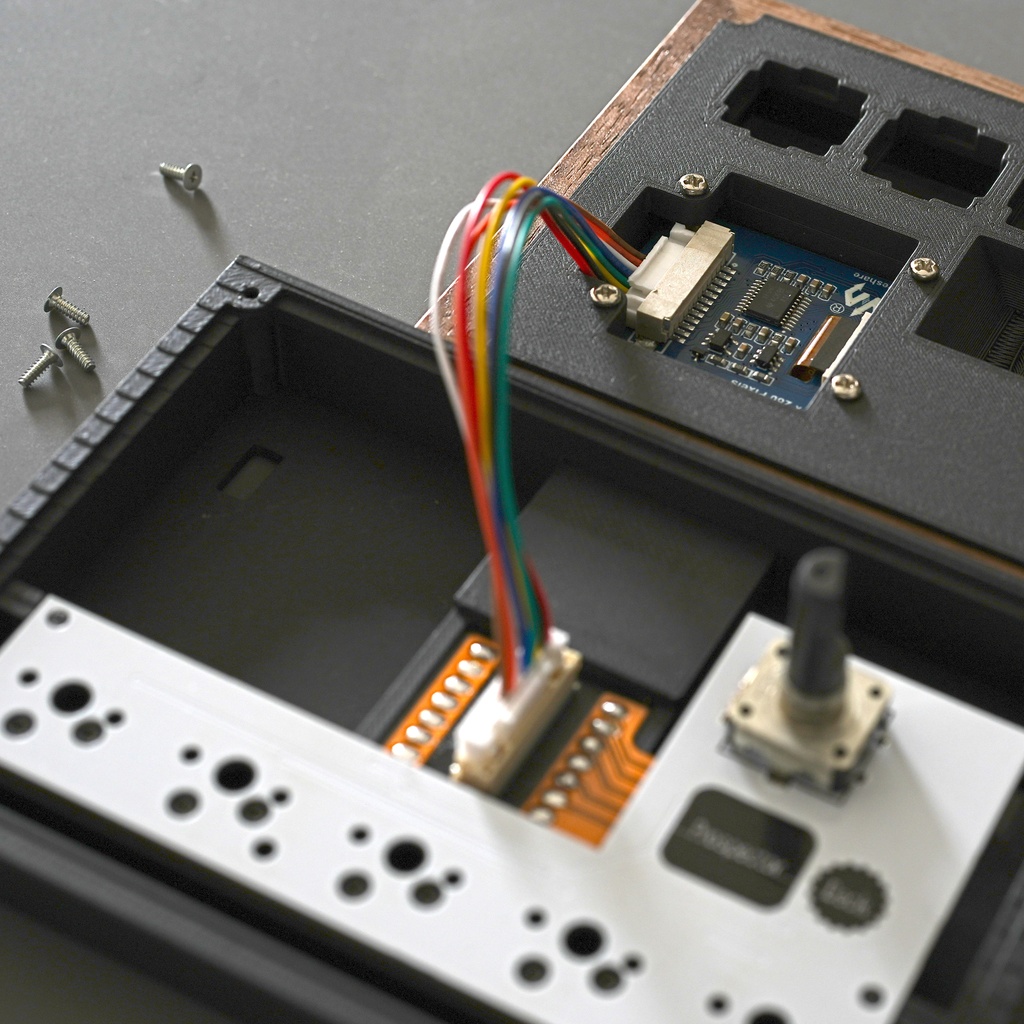

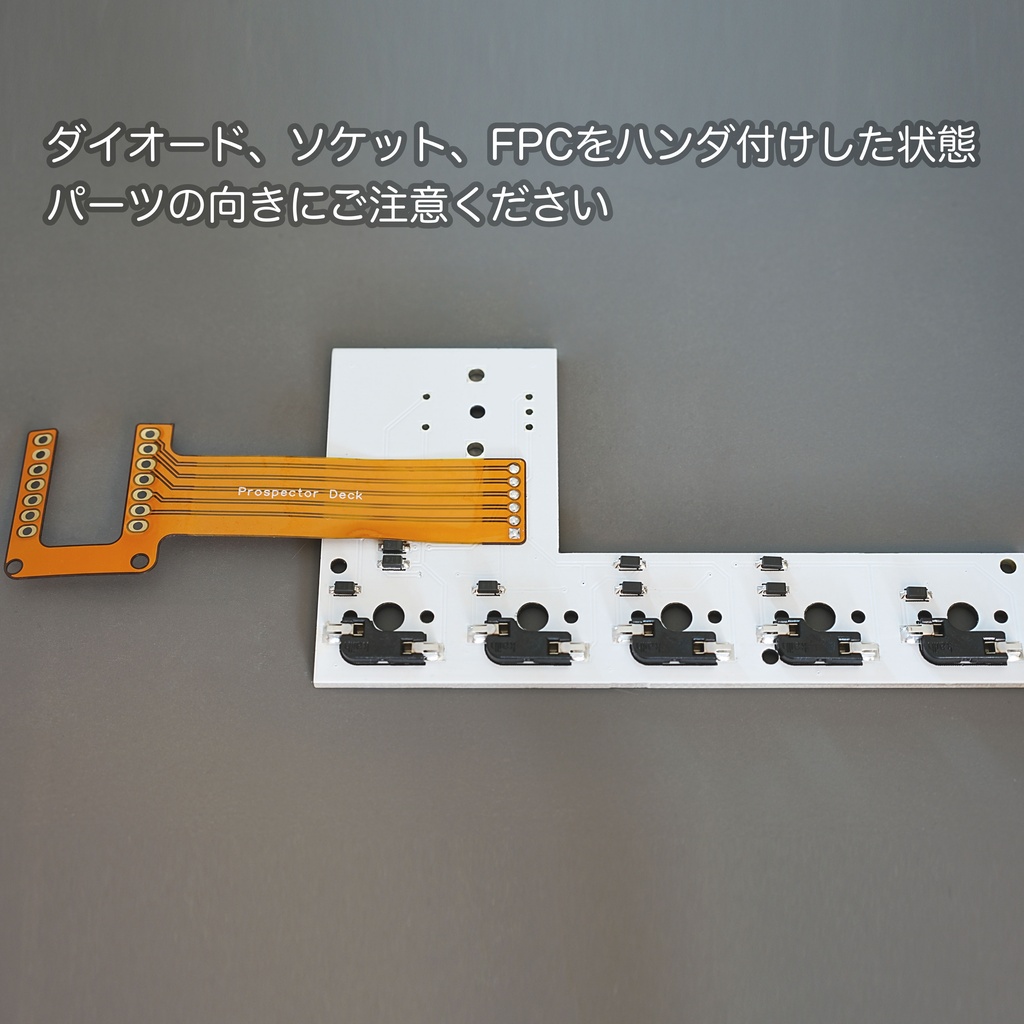

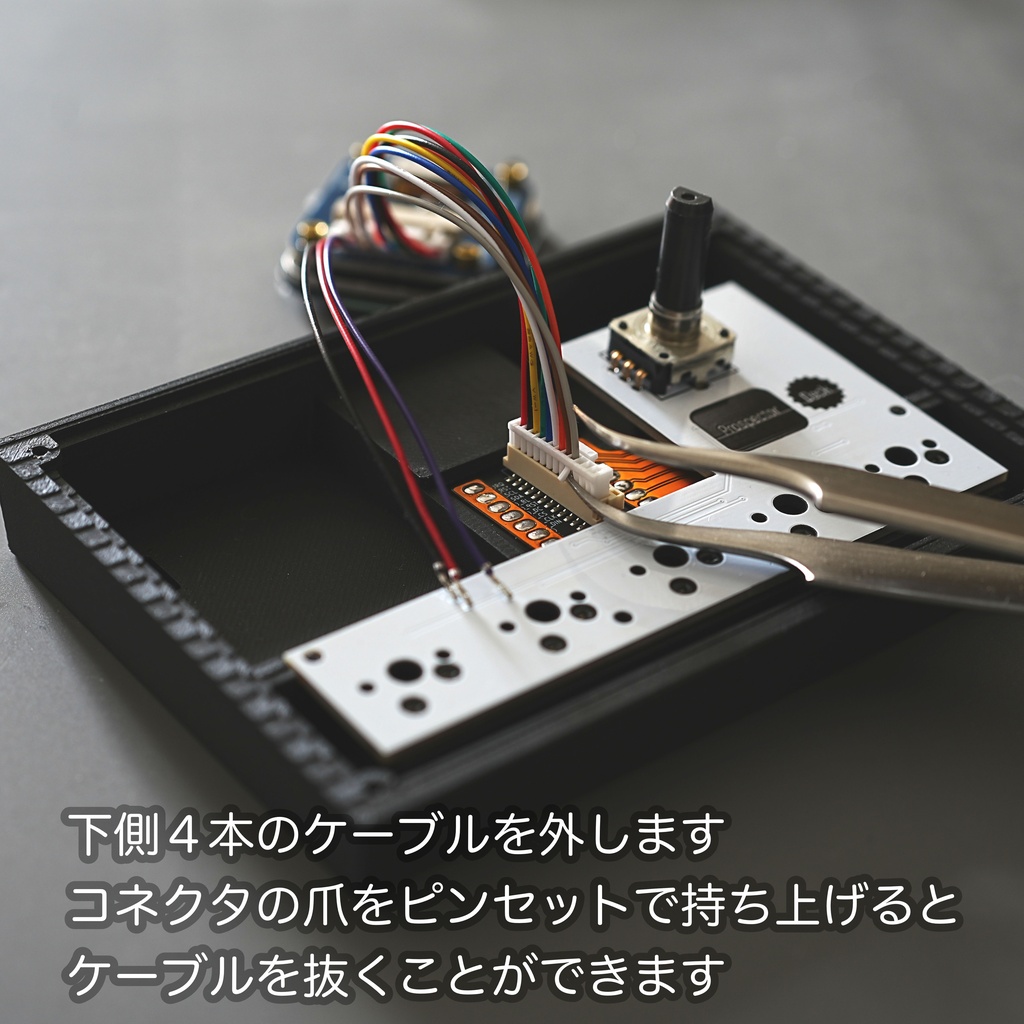

1) ダイオードとソケットをハンダ付けする 2) PCBにFPCをマスキングテープで固定してから、ハンダ付けする 3) XIAOが取り付けられたbeekeeb製コネクターボードとFPCをボトムケースにネジで固定してから、ハンダ付けする 4) ロータリーエンコーダーをハンダ付けする 5) リボンケーブルのコネクタからケーブルを取り外す or 切断する 6) 組み立てて完成
ファームウェアの参考
roBa + ProspectorDeck https://github.com/black-trooper/zmk-config-roBa/compare/main...black-trooper:zmk-config-roBa:prospector 上記を参考にしてお使いのキーボードに対応したファームウェアを作成ください。
品質についての注意
以下の点についてご理解のうえご購入ください。 木製部分 ・ハンドメイド品のため細かな傷や個体差が生じることがあります。 ・色が薄い"白太"が入る場合があります。 ・小さな節やヒビなどが含まれる場合があります。 ・天然木のため、反りや割れなどが環境によって発生する場合があります。 3Dプリント部分 ・素材はPLAのマットタイプを使用しています。 ・耐熱温度が低く、60℃程度でも力を加えると曲がってしまう場合があります。 ・家庭用3Dプリンターで製造しているため、積層の痕があります。 上記以外の不具合等があった場合はお手数ですが「ショップにメッセージを送る」からご連絡ください。商品到着後２週間以内であれば対応させていただきます。
